Tutoriel pour Diagnostiquer et Réparer le Manque de Puissance sur le 2.0 TDI 16v BKD

Lorsque votre véhicule équipé du moteur 2.0 TDI 16v BKD entre en phase d’urgence, vous pouvez observer une perte de puissance et l’activation du témoin moteur. Ce type de problème est souvent associé à des erreurs dans les systèmes de suralimentation ou de recirculation des gaz d’échappement. Cet article vous guidera étape par étape pour diagnostiquer et résoudre ce problème, notamment en vérifiant le réservoir à dépression du circuit pneumatique du moteur.

Sommaire

1. Problème Observé
   • Symptômes et codes d’erreur
2. Causes Possibles
   • La rupture du réservoir à dépression du circuit pneumatique
3. Procédure de Diagnostic
   • Utilisation de VCDS ou ODIS pour lire les défauts
4. Vérification des Paramètres et Tests
   • Analyse des valeurs théoriques et réelles
5. Vérification du Circuit Pneumatique
   • Contrôles de dépression et d’étanchéité
6. Réparation du Réservoir à Dépression
   • Comment résoudre le problème de rupture
7. Conclusion et Bonnes Pratiques
   • Conseils pour éviter des problèmes similaires

1. Problème Observé

Symptômes et Codes d’Erreur

Lorsque vous essayez de démarrer votre véhicule et que vous constatez une perte de puissance, accompagné de l’activation du témoin moteur, il est probable que le problème soit lié au système de suralimentation ou au système EGR (recirculation des gaz d’échappement).

Les codes d’erreur qui apparaissent dans l’unité de commande du moteur (ECU) sont les suivants :

• 16683 412B P0299 : Régulation de pression de suralimentation, limite de régulation non atteinte.
• 16785 4191 P0401 : Système de recirculation des gaz d’échappement, débit insuffisant.

Ces erreurs indiquent généralement un problème avec la pression de suralimentation et le débit d’air dans le système EGR, ce qui empêche le moteur de fonctionner à pleine puissance.

2. Causes Possibles

Rupture du Réservoir à Dépression du Circuit Pneumatique

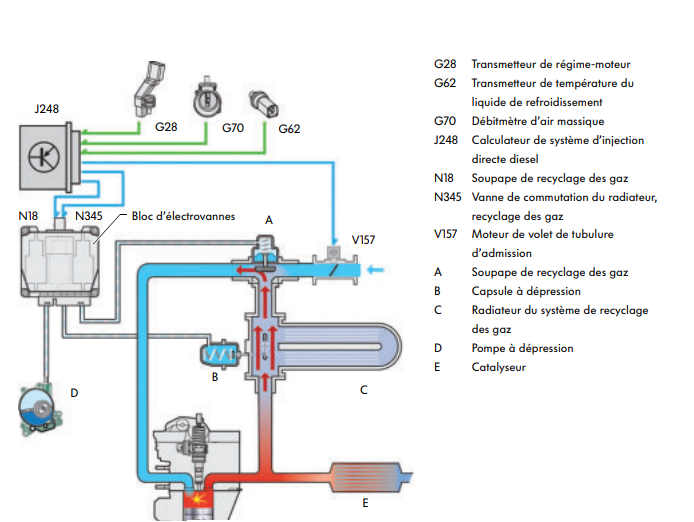

La cause principale de ce problème est une rupture du réservoir à dépression dans le circuit pneumatique du moteur. Le réservoir à dépression est responsable de stocker l’air comprimé nécessaire pour activer diverses fonctions du moteur, comme l’électrovanne de pression de suralimentation et la vanne de recirculation des gaz d’échappement.

Une rupture dans ce réservoir ou une fuite dans le circuit pneumatique peut entraîner une perte de dépression, ce qui empêche le bon fonctionnement des électrovannes et des systèmes associés.

3. Procédure de Diagnostic

Étape 1 : Connexion au Terminal de Diagnostic

1. Connectez un terminal de diagnostic compatible (VCDS ou ODIS) à la prise OBD-II du véhicule.
2. Accédez à l’unité de commande moteur (Adresse 01 : Moteur) pour communiquer avec l’ECU.
3. Lisez les codes d’erreur en sélectionnant la fonction 02 : Lire les défauts.
4. Effacez les défauts avec la fonction 05 : Effacer les défauts et observez si les erreurs se reproduisent après un cycle de démarrage.

Étape 2 : Lecture des Blocs de Valeurs de Mesure

1. Sélectionnez fonction 08 : Lecture des blocs de valeurs de mesure.
2. Canal 003 : Vérifiez la masse d’air théorique et réelle, ainsi que l’activation de l’électrovanne EGR.
   • Champ 2 : Valeur théorique de la masse d’air.
   • Champ 3 : Valeur réelle de la masse d’air.
   • Champ 4 : Pourcentage d’activation de l’électrovanne EGR.
3. Canal 011 : Vérifiez la pression de suralimentation et l’activation de l’électrovanne de pression de suralimentation.
   • Champ 2 : Valeur théorique de la pression de suralimentation.
   • Champ 3 : Valeur actuelle de la pression de suralimentation.
   • Champ 4 : Pourcentage d’activation de l’électrovanne de pression de suralimentation.

4. Vérification des Paramètres et Tests

Analyse des Valeurs Théoériques et Réelles

• Valeurs de la masse d’air : Si la valeur réelle de la masse d’air est inférieure à la valeur théorique, cela indique une restriction dans le débit d’air, ce qui peut être causé par une fuite dans le système pneumatique.
• Pression de suralimentation : La valeur actuelle de la pression de suralimentation doit être proche de la valeur théorique. Si la pression réelle est inférieure à la théorique, cela peut être causé par une défaillance de l’électrovanne ou une rupture dans le circuit de dépression.

Vérification de l’Activation de l’Électrovanne de Pression de Suralimentation

Testez le pourcentage d’activation de l’électrovanne de pression de suralimentation en utilisant un manomètre pour vérifier l’accord avec la dépression générée par le circuit à vide dans la capsule du manomètre du turbocompresseur.

5. Vérification du Circuit Pneumatique

Contrôle de la Dépression

1. Testez le vide de la pompe à vide avec le moteur au ralenti. La valeur théorique pour la dépression doit être comprise entre 0,7 et 0,9 bar.
2. Vérifiez l’étanchéité du circuit pneumatique. Une fuite peut entraîner une perte de dépression et causer des dysfonctionnements.
3. Vérifiez la dépression dans le réservoir : Si le réservoir à dépression est cassé, il faut le remplacer.

6. Réparation du Réservoir à Dépression

Si le test de dépression révèle un problème avec le réservoir à dépression, il faudra le remplacer. Voici les étapes à suivre :

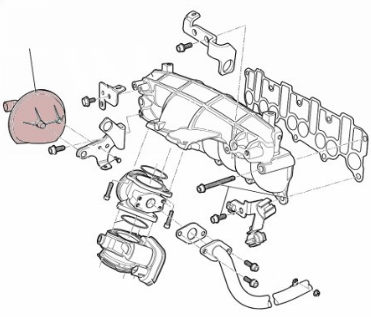

1. Localisez le réservoir à dépression dans le circuit pneumatique du moteur.
2. Débranchez les connecteurs et les tuyaux liés au réservoir.
3. Installez un réservoir neuf et reconnectez tous les tuyaux et connecteurs.
4. Testez la dépression pour vérifier que la nouvelle pièce fonctionne correctement.

7. Conclusion et Bonnes Pratiques

La rupture du réservoir à dépression est une cause fréquente des problèmes de perte de puissance et de mise en phase d’urgence sur les moteurs 2.0 TDI 16v BKD. En suivant cette procédure de diagnostic complète, vous pouvez rapidement identifier le problème et effectuer les réparations nécessaires pour restaurer les performances du moteur.

Bonnes pratiques pour éviter ce problème :

• Vérifiez régulièrement les composants du système de suralimentation et du système pneumatique.
• Utilisez des pièces de rechange de qualité pour garantir la fiabilité des réparations.
• Effectuez des tests de dépression lors des entretiens pour prévenir d’éventuelles fuites.

En maintenant le système pneumatique du moteur en bon état de fonctionnement, vous garantissez une performance optimale et évitez les problèmes de perte de puissance à l’avenir.
