Contrôle et Diagnostic calculateur de Chauffage de l’Agent Réducteur (J891)

Tutoriel Complet : Contrôle et Diagnostic de l’Appareil de Commande du Chauffage de l’Agent Réducteur (J891)

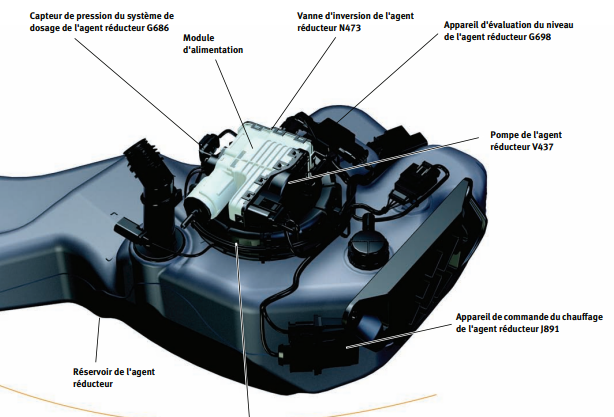

L’Appareil de Commande du Chauffage de l’Agent Réducteur (J891) est un composant crucial des véhicules équipés de systèmes AdBlue, en particulier ceux avec un moteur 2.0 TDI après 2013. Ce module, situé sur la partie supérieure du réservoir d’AdBlue, joue un rôle essentiel dans la gestion des chauffages pour maintenir l’agent réducteur à une température optimale et garantir le respect des normes d’émissions Euro 6.


Fonctionnalités du Module J891

Position et Rôle :

  • Le module J891 est placé sur le réservoir de l’agent réducteur.

  • En fonction des signaux reçus depuis le Calculateur Moteur (ECM – J623), il gère la puissance électrique des éléments chauffants suivants :
    • Chauffage du réservoir de l’agent réducteur (Z102).
    • Chauffage de la pompe de l’agent réducteur (Z103).
    • Chauffage du tuyau de l’agent réducteur (Z104).

Alimentation Électrique :

  • Circuit de Chauffage 1 : Alimente le chauffage du réservoir (Z102).
  • Circuit de Chauffage 2 : Alimente les chauffages de la pompe (Z103) et du tuyau (Z104).

Surveillance :

  • Le module surveille en continu la consommation électrique des chauffages via le système EOBD.
  • En cas de défaut, aucun chauffage ne fonctionne, et le témoin d’émissions d’échappement (K83) s’active sur le tableau de bord.

Outils et Équipements Nécessaires

  • Multimètre.
  • Diagramme de câblage spécifique.
  • Outil de diagnostic compatible (VCDS ou ODIS).

Conditions Préliminaires

  1. Avant de commencer :
    • Vérifiez les fusibles.
    • Assurez-vous que la tension de la batterie est correcte (12 V minimum).
  2. Préparer le véhicule :
    • Désactivez tous les accessoires électroniques.
    • Boîte automatique : Placez le levier en P.
    • Boîte manuelle : Placez le levier en N et appliquez le frein de stationnement.
  3. Environnement de travail :
    • Travaillez dans un espace propre et respectez toutes les précautions de sécurité.

Étapes de Diagnostic

Étape 1 : Vérification Préliminaire

  1. Identifiez la plainte du client :
    • Symptômes courants :
      • Activation du témoin K83.
      • Dysfonctionnement des chauffages (gel de l’AdBlue à basse température).
    • Utilisez un outil de diagnostic pour vérifier les codes d’erreur associés au module J891.
  2. Action :
    • Si des erreurs comme P20E8 ou P2047sont présentes, passez à l’étape suivante.
    • Sinon, collectez davantage d’informations.

Étape 2 : Test de Tension d’Alimentation

  1. Ignition : OFF.
  2. Déconnectez le connecteur du module J891.
  3. Ignition : ON.
  4. Mesurez la tension entre les bornes 3 et 5 du connecteur du module J891 et la masse du véhicule.
    • Valeur spécifiée : Tension de la batterie (12 V environ).

Résultat :

  • Tension correcte : Passez à l’étape 3.
  • Pas de tension : Inspectez les câbles pour des courts-circuits, des connexions lâches ou des connecteurs corrodés.

Étape 3 : Vérification de la Résistance des Chauffages

  1. Testez la résistance des circuits chauffants contrôlés par le module J891 :
    • Z102 (Chauffage du réservoir) : 10-20 Ω.
    • Z103 (Chauffage de la pompe) : 15-25 Ω.
    • Z104 (Chauffage du tuyau) : 10-20 Ω.
  2. Utilisez un multimètre pour mesurer la résistance de chaque élément chauffant.
