Défaut 02914 : Comment éteindre les feux de pare-chocs

Réparation électronique de l’Audi Q3 (8UB, BUG) 2.0 TDI CFFB : Problème de Feux Arrière Supplémentaires Allumés

Le modèle Audi Q3 (8UB, BUG) 2.0 TDI CFFB peut rencontrer un problème où les feux de position arrière supplémentaires restent allumés de manière indésirable, entraînant un dysfonctionnement. Ce type de problème peut être frustrant, mais grâce à un diagnostic précis et à une réparation adéquate, il peut être résolu efficacement.

Problème observé:

Le problème survient lorsque les feux arrière supplémentaires de l’Audi Q3 restent allumés même lorsque le véhicule n’est pas en mouvement ou que le coffre est fermé. Lors du diagnostic avec un outil compatible, un code d’erreur est enregistré dans le calculateur du réseau de bord (J519) :

• Code défaut : 02914 0B62 – Capteur de position du couvercle de coffre G525 1

Cause du problème:

La cause principale de ce dysfonctionnement est un problème avec le capteur de position du couvercle de coffre G525. Ce capteur est essentiel pour le fonctionnement des feux arrière supplémentaires, qui s’allument lorsque le couvercle du coffre est ouvert. Lorsque ce capteur ne fonctionne pas correctement, il peut envoyer des signaux erronés au calculateur, ce qui empêche l’arrêt des feux arrière supplémentaires.

Fonctionnement des Feux Arrière Supplémentaires:

Sur l’Audi Q3, les feux arrière supplémentaires jouent un rôle crucial en améliorant la visibilité lorsqu’il est nécessaire d’ouvrir le hayon du coffre. Ces feux s’allument dès que le calculateur de réseau de bord J519 détecte l’ouverture du coffre. Le calculateur repose sur deux éléments clés pour cette détection :

1. L’interrupteur d’ouverture F123 : Ce commutateur détecte si le coffre a été ouvert.
2. Le capteur de position du couvercle de coffre G525 : Il permet de savoir si le couvercle est bien en position ouverte ou fermée.

Lorsque l’un de ces composants rencontre un problème, le calculateur du réseau de bord continue de recevoir des signaux erronés, ce qui entraîne des feux arrière allumés en permanence.

Pilotage des Feux Arrière Supplémentaires

Lors de l’ouverture du hayon, les feux rouges arrière principaux sont éteints et les fonctions des feux arrière, des feux stop et des clignotants sont reprises par les feux arrière supplémentaires situés sur le pare-chocs. Pour assurer une détection fiable de l’ouverture du hayon, le contacteur d’alarme antivol F123 et le transmetteur de hayon ouvert G525 sont évalués simultanément.

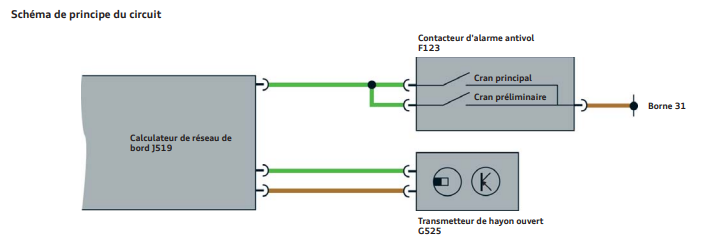

Le contacteur d’alarme antivol F123 est constitué de deux microcontacteurs intégrés dans la serrure du hayon. Le transmetteur de hayon ouvert G525, quant à lui, est un capteur à effet Hall, monté dans le cache du porte-serrure arrière.

Le calculateur du réseau de bord J519 évalue non seulement l’état de commutation de ces deux contacteurs, mais analyse également le temps écoulé entre les signaux provenant des deux capteurs. Si, lors de la fermeture du hayon, le décalage temporel entre les deux signaux est trop important, les feux arrière supplémentaires restent allumés pour des raisons de sécurité.

Processus de Diagnostic:

Pour diagnostiquer et résoudre ce problème, il est important de suivre un processus structuré. Voici les étapes à suivre :

1. Connecter un terminal de diagnostic compatible avec le véhicule.
2. Communiquer avec l’unité de contrôle du réseau embarqué (J519) pour vérifier l’état des capteurs et des composants associés.
3. Lire et supprimer les codes d’erreur du calculateur afin de comprendre la nature du problème.
4. Provoquer l’ouverture et la fermeture du couvercle du coffre à l’aide de l’outil de diagnostic.
5. Analyser les paramètres suivants :
   • L’état du commutateur d’ouverture F123.
   • La position du couvercle du coffre, captée par le capteur G525.

Résultats du diagnostic:

• Code d’erreur : Le code défaut 02914 0B62 apparaît de manière récurrente, ce qui confirme que le problème est lié au capteur G525.
• Commutateur F123 : Le changement d’état du commutateur d’ouverture F123 se fait correctement, ce qui signifie que l’interrupteur fonctionne comme prévu.
• Capteur G525 : Aucun changement n’est observé dans le signal du capteur G525, ce qui indique que ce dernier ne capte pas correctement la position du couvercle du coffre.

Causes Possibles:

Plusieurs raisons peuvent expliquer l’apparition du code d’erreur et l’allumage constant des feux arrière supplémentaires :

Défaut dans l’installation électrique : Cela peut concerner un câble défectueux ou une connexion mal établie.

Défaut du capteur G525 : Si le capteur de position du couvercle de coffre est endommagé, il ne parvient pas à envoyer le bon signal au calculateur.

Problème dans le calculateur de réseau de bord J519 : Un dysfonctionnement de l’unité de contrôle centrale peut perturber la gestion des feux arrière.

Solutions à appliquer:

Une fois que le problème a été diagnostiqué, il est essentiel de résoudre les causes sous-jacentes du dysfonctionnement des feux arrière. Voici les options de réparation possibles :

1. Vérification de l’installation électrique : Assurez-vous qu’il n’y ait pas de câblage défectueux, de connexions lâches ou de courts-circuits qui pourraient interférer avec le signal du capteur.
2. Remplacement du capteur G525 : Si l’installation électrique est en bon état mais que le problème persiste, il est probable que le capteur de position du couvercle de coffre G525 soit défectueux. Dans ce cas, le remplacement de ce capteur sera nécessaire pour rétablir un fonctionnement correct des feux arrière supplémentaires.
3. Vérification du calculateur de réseau de bord (J519) : Si après avoir vérifié le capteur et l’installation électrique, le problème n’est toujours pas résolu, il est possible que le calculateur de réseau de bord J519 soit à l’origine du dysfonctionnement et nécessite un diagnostic plus approfondi.

Étape 1 : Vérification de l’Installation Électrique

Avant de remplacer des composants, il est essentiel de vérifier l’intégrité du câblage. Utilisez un multimètre ou un oscilloscope pour tester les éléments suivants :

E234 : Bouton de déverrouillage de la poignée du couvercle de coffre.

F123 : Interrupteur d’ouverture.

G525 : Capteur de position du couvercle de coffre.

J519 : Calculateur du réseau de bord.

Étape 2 : Remplacement du Capteur G525

Si l’installation électrique est correcte mais que le problème persiste, il est probable que le capteur de position du couvercle de coffre G525 soit défectueux. Dans ce cas, il devra être remplacé pour résoudre le problème des feux arrière supplémentaires qui restent allumés.
