🚗 ProblĂšme de RĂ©ponse de la PĂ©dale d’AccĂ©lĂ©rateur sur Audi A4 (B6) et A6 (C5) 🔧

ProblĂšme de la PĂ©dale d’AccĂ©lĂ©rateur sur Audi A4 (B6) et A6 (C5) : Analyse et Solution 🔧

📌 Introduction

Les vĂ©hicules Audi A4 (B6) et A6 (C5) peuvent rencontrer un problĂšme oĂč le moteur ne rĂ©agit pas Ă  l’appui sur la pĂ©dale d’accĂ©lĂ©rateur, affichant une augmentation du rĂ©gime de ralenti sans transmission de puissance.

Ce dysfonctionnement est gĂ©nĂ©ralement accompagnĂ© d’un enregistrement des erreurs suivantes dans le calculateur moteur :

  • 18047 : Capteur de position de la pĂ©dale d’accĂ©lĂ©rateur – signal hors plage
  • 18039 : ProblĂšme de communication avec le capteur de position de la pĂ©dale
  • 00777 : Dysfonctionnement du capteur de position de la pĂ©dale

📌 Ce problĂšme peut entraĂźner un passage du moteur en mode de sĂ©curitĂ©, limitant les performances du vĂ©hicule pour protĂ©ger les composants mĂ©caniques et Ă©lectroniques.


1ïžâƒŁ Causes Techniques du ProblĂšme

Le calculateur moteur ne reçoit pas ou reçoit des valeurs erronĂ©es en provenance du capteur de position de la pĂ©dale d’accĂ©lĂ©rateur.

Les causes possibles sont :
đŸ”č Connecteur mal branchĂ© (pĂ©dale d’accĂ©lĂ©rateur, bloc de commutation, calculateur moteur)
đŸ”č Faisceau Ă©lectrique endommagĂ© (isolation des fils, pliures, humiditĂ©)
đŸ”č Oxydation ou corrosion des contacts (pĂ©nĂ©tration d’humiditĂ©)
đŸ”č Mauvaise mise Ă  la masse du calculateur moteur
đŸ”č DĂ©faillance du capteur de position de la pĂ©dale
đŸ”č Autres capteurs 5V connectĂ©s sur la mĂȘme alimentation que la pĂ©dale d’accĂ©lĂ©rateur

📌 DĂšs que le calculateur dĂ©tecte une anomalie dans la lecture de la pĂ©dale d’accĂ©lĂ©rateur, il active un mode de sĂ©curitĂ©, qui se traduit par une rĂ©duction de la puissance moteur et un rĂ©gime de ralenti Ă©levĂ©.


2ïžâƒŁ Solution AppliquĂ©e en Production

Audi a modifiĂ© le module de la pĂ©dale d’accĂ©lĂ©rateur sur les vĂ©hicules produits aprĂšs un certain numĂ©ro de chĂąssis :

📌 NumĂ©ros de chĂąssis Ă  partir desquels la correction a Ă©tĂ© apportĂ©e :
đŸ”č A6 boĂźte manuelle → 4B3N 091494
đŸ”č A6 boĂźte automatique → 4B3N 091494
đŸ”č A4 boĂźte manuelle → 8E3A 330897
đŸ”č A4 boĂźte automatique → 8E3A 335621

Si votre vĂ©hicule est antĂ©rieur Ă  ces numĂ©ros de chĂąssis, une inspection et un remplacement du module de pĂ©dale d’accĂ©lĂ©rateur peuvent ĂȘtre nĂ©cessaires.


3ïžâƒŁ ProcĂ©dure de Diagnostic et de RĂ©paration en Atelier

Pour corriger ce problĂšme, suivez ces Ă©tapes de vĂ©rification 👇

đŸ”č Étape 1 : VĂ©rification du Capteur de Position de la PĂ©dale

1ïžâƒŁ ContrĂŽler le capteur de position de la pĂ©dale conformĂ©ment au manuel de rĂ©paration Audi
2ïžâƒŁ Si le capteur est fonctionnel, passer Ă  l’étape suivante

📌 Un dĂ©faut du capteur peut causer des erreurs intermittentes et des variations de tension erronĂ©es.


đŸ”č Étape 2 : VĂ©rification de l’Alimentation du Capteur de PĂ©dale

📍 Tester la tension d’alimentation au niveau du connecteur du faisceau :

  • DĂ©brancher le connecteur du capteur de pĂ©dale d’accĂ©lĂ©rateur
  • ContrĂŽler la tension entre les broches d’alimentation et de masse

🛠 Tensions attendues selon le type de capteur :

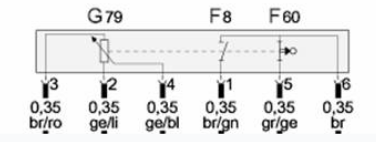

đŸ”č PotentiomĂštre/Interrupteur
✔ Tension entre broches 2 (5V) et 3 (Masse) : = 5V
✔ Tension entre broches 5 (5V) et 6 (Masse) : > 4,89V

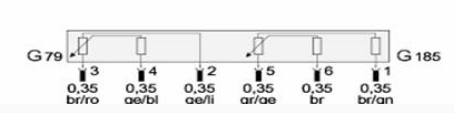

đŸ”č Autre modĂšle de potentiomĂštre
✔ Tension entre broches 2 (5V) et 3 (Masse) : = 5V
✔ Tension entre broches 1 (5V) et 5 (Masse) : > 4,89V

⚠ Si la tension mesurĂ©e est incorrecte, dĂ©brancher un par un les autres capteurs 5V connectĂ©s au mĂȘme circuit pour identifier le composant en dĂ©faut.

📌 Si la tension est correcte, passer Ă  l’étape suivante.
