Tutoriel : Réparation des Défauts C1107 et C1108 sur Volkswagen Touareg

Les codes d’erreur C1107 et C1108 sur le Volkswagen Touareg sont des indications de problèmes liés à la caméra du calculateur J852, un composant essentiel des systèmes d’assistance à la conduite. Voici un tutoriel complet pour diagnostiquer et réparer ces défauts, y compris les procédures avec ODIS et VCDS.

Comprendre le Calculateur de Caméra J852

Le calculateur J852 gère des fonctions critiques comme :

• Assistant de maintien de voie (analyse des marquages au sol et correction automatique).
• Portée variable des projecteurs (adaptation de l’éclairage selon les conditions).
• Transmission d’images au calculateur J851 pour un traitement avancé.

Étapes pour Réparer les Défauts C1107 et C1108

1. Diagnostiquer et Confirmer les Codes d’Erreur

Avec VCDS :

1. Connectez l’interface VCDS au port OBD-II de votre véhicule.
2. Accédez à l’adresse 08 – Calculateur de climatisation ou A5 – Assistance conducteur.
3. Lancez un scan complet des erreurs.
4. Identifiez les défauts C1107 (Signal Failure) et C1108 (Problème de communication).
5. Notez les informations supplémentaires, comme la fréquence du défaut et les conditions dans lesquelles il se produit.

Avec ODIS :

1. Connectez votre interface ODIS à l’ordinateur et au véhicule.
2. Ouvrez le logiciel ODIS et accédez au module A5 – Caméra frontale.
3. Exécutez un test de diagnostic avancé.
4. Confirmez les codes d’erreur et enregistrez les données pour référence ultérieure.

2. Dépose de la Caméra

1. Retirez le cache plastique :
   • Utilisez un outil de démontage non métallique pour éviter d’endommager le cache situé derrière le rétroviseur intérieur.

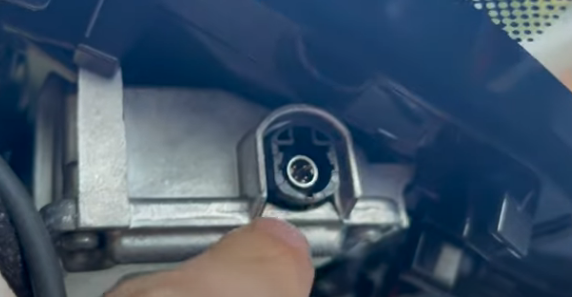

2. Débranchez la caméra :
   • Déconnectez les câbles avec précaution pour ne pas endommager les connecteurs.

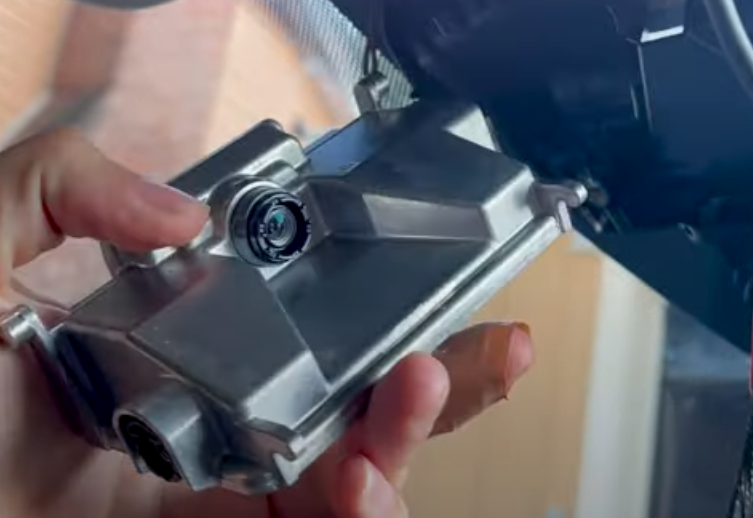

3. Retirez la caméra :
   • Dévissez les vis Torx qui fixent la caméra et déposez-la.

3. Ouverture de la Caméra

1. Identifiez les vis arrière :
   • Localisez les 4 vis Torx à l’arrière de la caméra.
2. Démontez le boîtier :
   • Dévissez et ouvrez délicatement la caméra pour accéder à la platine électronique.

4. Réparation du Processeur
