Guide expert complet : générations, diagnostic, mises à jour et pannes

4

Le MIB (Modularer Infotainment Baukasten) est le système d’infodivertissement central utilisé par le groupe Volkswagen sur les marques Audi, Volkswagen, Seat, Škoda et Cupra.

Contrairement à un simple autoradio, le MIB est un calculateur critique, interconnecté aux réseaux du véhicule (CAN, MOST, Ethernet), impactant directement :

• la navigation

• l’audio

• la connectivité smartphone

• le Virtual Cockpit

• les services en ligne

Sommaire

1. Qu’est-ce qu’un système MIB VAG

2. Architecture technique du MIB

3. Les générations MIB (MIB1 à MIB3)

4. Différences MIB3 : Basic, High, Premium

5. Diagnostic MIB avec VCDS

6. Mise à jour logicielle MIB avec ODIS

7. Écran noir MIB : causes et solutions

8. Bonnes pratiques atelier

9. Pourquoi confier le MIB à un spécialiste VAG

1. Qu’est-ce qu’un système MIB VAG ?

Le MIB est une plateforme modulaire d’infodivertissement.
Toute l’intelligence du système est intégrée dans la Head Unit (calculateur 5F).

👉 L’écran n’est qu’un périphérique d’affichage.

2. Architecture technique du MIB

2.1 Composants principaux

• Calculateur 5F (Head Unit)

• Écran MMI (LVDS)

• Commandes tactiles / MMI

• Amplificateur externe (Bose / Bang & Olufsen)

• Combiné d’instruments (Virtual Cockpit)

2.2 Réseaux utilisés

• CAN : commandes et états

• MOST : audio haut de gamme

• Ethernet (MIB3) : données, navigation, cockpit

3. Les générations MIB du groupe VAG

4

3.1 MIB1 (2012 – 2015)

• Fabricants : Panasonic, Harman

• Navigation sur carte SD

• Bluetooth basique

• Pas de CarPlay / Android Auto

• Architecture MOST

➡️ Aujourd’hui obsolète, mais encore présent sur A3 8V, Golf 7 phase 1.

3.2 MIB2 (2015 – 2019)

• Fabricants : Delphi, Technisat, Preh, Harman

• App-Connect natif (CarPlay / Android Auto)

• Navigation interne rapide

• Écrans capacitifs

➡️ Base la plus utilisée en retrofit professionnel.

3.3 MIB2+ (2018 – 2020)

• Version intermédiaire haut de gamme

• CPU plus rapide

• Meilleure intégration Virtual Cockpit

• Transition vers MIB3

3.4 MIB3 (2020 →)

• Architecture Ethernet automobile

• Fabricants : LG, Preh, Joynext, Delphi

• Services connectés

• Graphismes haute résolution

• OTA (selon version)

➡️ Présent sur plateformes MQB Evo / MLB Evo.

4. Différences MIB3 : Basic, High et Premium

4.1 MIB3 Basic

• Pas de liaison LVDS vers combiné

• Pas de Virtual Cockpit

• Fonctionnalités limitées

• Retrofit quasi impossible

4.2 MIB3 High

• Écrans jusqu’à 10,1”

• Virtual Cockpit Plus

• Audio Bose / Bang & Olufsen

• Navigation avancée

4.3 MIB3 Premium

• Double écran MMI Touch Response

• Navigation cloud

• Mises à jour OTA

• Services connectés étendus

• Architecture full Ethernet

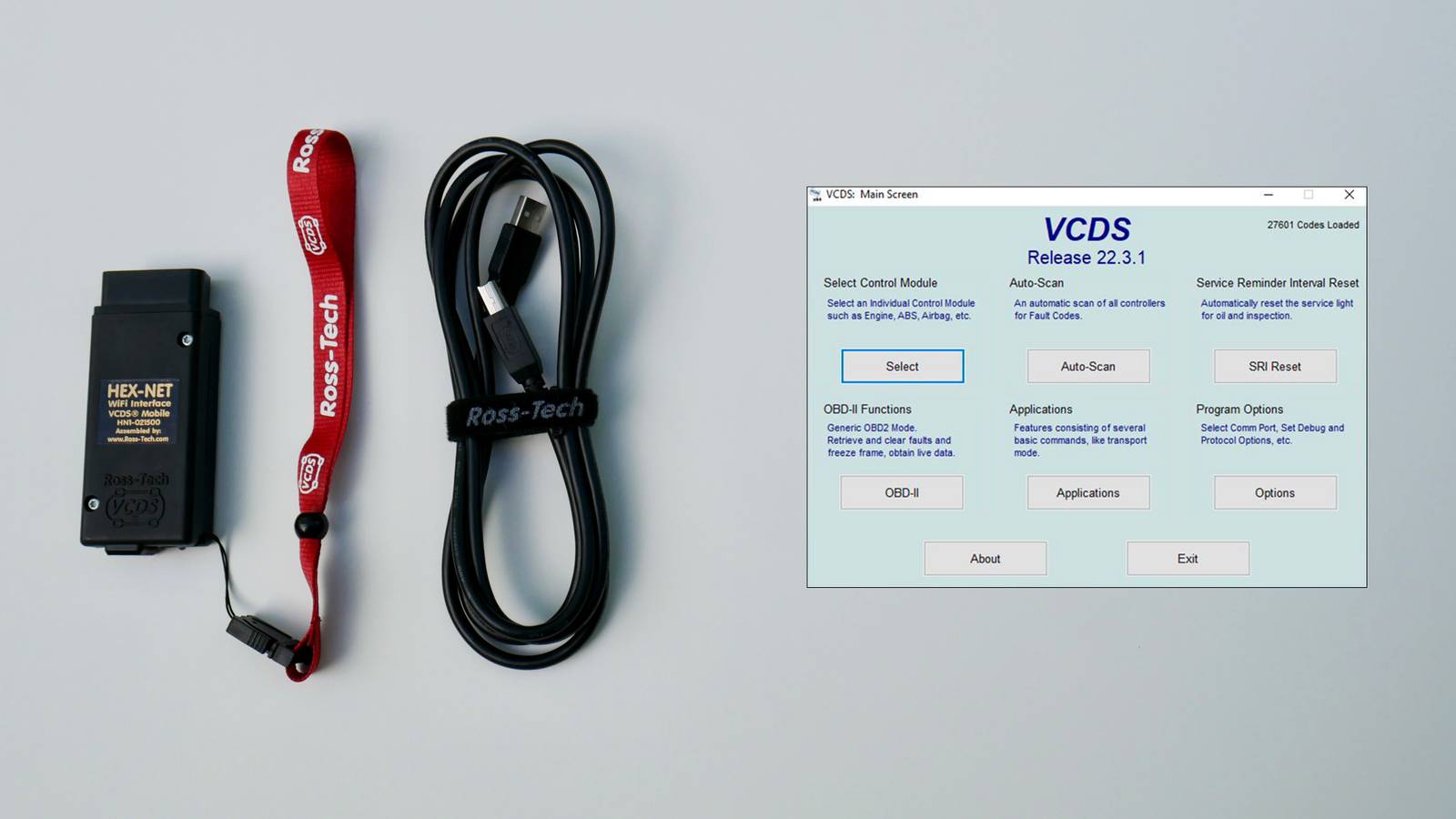

5. Diagnostic MIB avec VCDS (tablette récente)

4

Le diagnostic MIB commence par VCDS ou équivalent constructeur.

5.1 Calculateur concerné

• Adresse 5F – Information électronique

5.2 Vérifications essentielles

• Version logicielle

• Software Train (MST2 / MHI2 / MOI3 / MHI3)

• Défauts internes

• État licences (FEC / SWaP)

• Communication réseau

👉 VCDS est indispensable avant toute mise à jour ODIS.

6. Mise à jour logicielle MIB avec ODIS

6.1 Prérequis atelier

• Chargeur batterie 70–100A

• Interface VAS 6154

• ODIS Service à jour

• Connexion en ligne (SVM / GEKO)

6.2 Procédure simplifiée

1. Scan complet

2. Accès calculateur 5F

3. Identification software

4. Mise à jour guidée SVM

5. Flash firmware usine

6. Codage automatique

⏱️ 30 à 90 minutes selon version.

⚠️ Ne jamais interrompre l’alimentation.

7. Écran noir MIB : causes et solutions

7.1 Causes fréquentes

• Mise à jour interrompue

• Firmware incorrect

• Dataset incompatible

• Mémoire eMMC défaillante (MIB1 / MIB2)

7.2 Solutions professionnelles

• Reset soft (appui long bouton power)

• Reset hard batterie

• Réinitialisation via ODIS

• Reflash usine

• Réparation ou remplacement eMMC

❌ Les solutions “rapides” trouvées en ligne aggravent souvent la panne.

8. Bonnes pratiques atelier VAG

✔ Identifier précisément le Software Train
✔ Ne jamais mélanger firmwares Audi / VW
✔ Stabiliser l’alimentation
✔ Sauvegarder codages et adaptations
✔ Vérifier licences et protections
✔ Respecter les procédures constructeur

9. Pourquoi confier le MIB à un spécialiste VAG ?

Le MIB est un élément central du véhicule moderne.
Une mauvaise intervention peut entraîner :

• écran noir définitif

• protection composant

• perte audio / navigation

• immobilisation du véhicule

👉 Un spécialiste VAG maîtrise :

• l’architecture MIB

• les générations et compatibilités

• les procédures officielles

• les limites du retrofit
