Tutoriel changement des bougies de préchauffage moteur 2.0 TDI BKD

Tutoriel changement des bougie de préchauffage moteur 2.0 TDIréférencé BKD

Je tiens à remercier tout particulièrement le logiciel “ELSA” car il m’a permis d’obtenir l’ordre de démontage des vis de maintient du couvre culasse afin de ne pas vriller celui-çi et du coup garder une parfaite étanchéité ! Mais rentrons dans le vif du sujet si vous le voulez bien …

A titre d’information : mon moteur a actuellement 74139 km .
Le remplacement des bougie de préchauffage doit être effectué aux alentours des 60.000km comme cela est préconisé dans le plan d’entretien chez audi , quelque soit l’age du véhicule , et cela meme si le moteur démarre parfaitement .

Plusieurs raison à cela :

– La durée de vie des bougie sont très courte sur ce moteur car elles sont spécifique au moteur 2.0 tdi .
– Comme chacun le sait nos A3 sont très sensible au niveau batterie , démarreur et accuse des démarrage parfois difficile , ne lui rajoutons pas une contrainte supplémentaire afin d’économiser sa mécanique globale .
– Et enfin si vous faite un scan VAG-COM et que vous apercevez ce message là :

17058 – Cylinder 4 Glow Plug Circuit (Q13): Electrical Fault

P0674 – 000 –  –

Freeze Frame:

RPM: 1134 /min

Torque: 130.0 Nm

Speed: 0.0 km/h

Load: 11.4 %

Voltage: 14.06 V

Bin. Bits: 00101100

Temperature: 15.3°C

Bin. Bits: 10110000

Donc comme dans tout mes tuto je précise  à chaque fois la difficulté , le matos , le nombre de personne , chaque étape est photographié afin de ne jamais être perdue et quelques petites astuces bien utile !

TEMPS requis avec aucune connaissance particulière en mécanique : 2 heures tout compris .
Nombre de personnes requises : 1 (voir 2 si vous souhaitez payer l’apéro à l’un de vos ami le temps du travail effectué mais c’est pas obligatoire  :mrgreen:  )

Commençons par le matériel demandé :

– 1 clef mâle coudé TX taille T27
– 1 pince multi-prise
– 1 pince à bec plat
– 1 clef à pipe de 10
– 1 clef à pipe de 8 modifié
(car je n’avais pas la clef VV référence T50001)
– 1 tournevis plat
– 1 lampe de poche
et bien-sur l’essentiel : 4 Bougie de préchauffage  :wink:

Tarif à titre d’indicatif au 17/11/2010 chez “moscaro.com” : Bougie marque BERU à 8.96euros TTC pièce . Donc x4 = 35.84 de founiture .

Concernant la marque des bougie de préchauffage , je ne saurai que vous recommander d’acheter de la qualité identique au constructeur … Soit vous allez en concession AUDI , soit vous acheter sur la toile (osc.ro et autre) mais chez le groupe VV il y a globalement deux grandes marques qui sont posés sur les blocs TDI en pièces OEM ; c’est

– BERU
– BOSCH

Personnellement  , j’ai commandé des BERU et deviné quoi ? c’était bien des BERU d’origine donc nickel chrome  :)
Surtout ne faite de l’économie mal placé en achetant de la soi disant marque champion , du f.u-vert/n.roto ou du no-name pour plusieurs raison :

– La compatibilité n’est pas certaine à 100% et du 1er coup .
– La durée de vie d’une pièce de qualité est déjà courte (je le répète : à 60.000km la bougie de mon cylindre numéro 4 était déjà en train de me lacher) alors imaginé avec de la “camelote” : vous êtes bon pour en changer une des 4 dans 20.000km quoi ! Après chacun fait comme il se le sent hein …

Pret pour commencer , allez c’est parti :

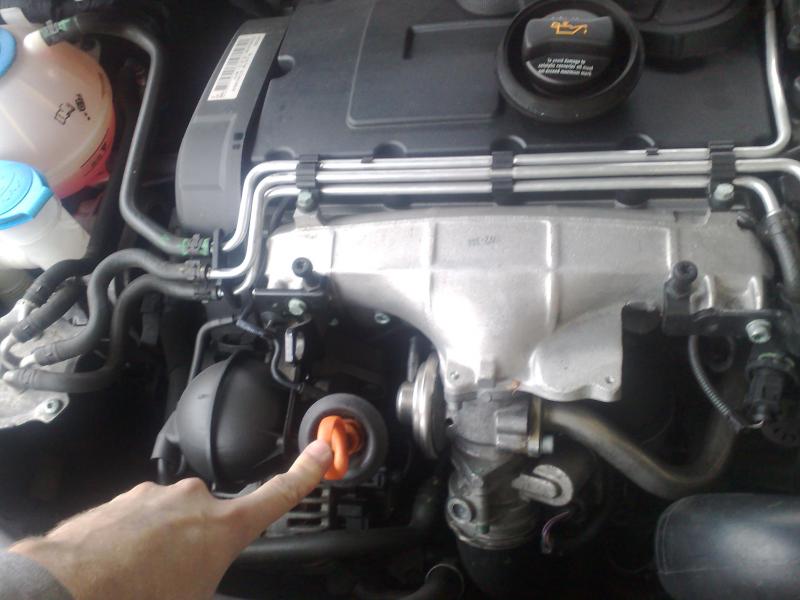

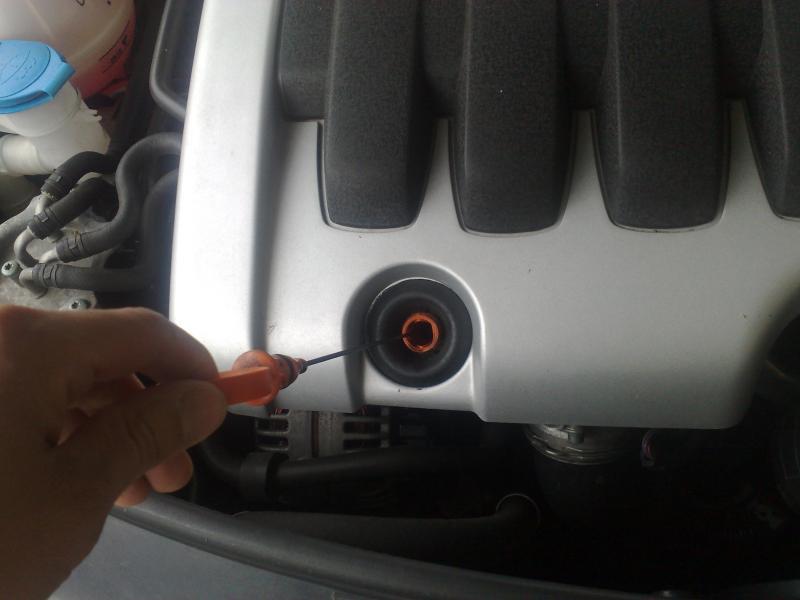

– on enlève sa jauge d’huile …………………………​………………………..       Puis on enlève son cache moteur et …………………………​…………………………​…………                                                                     on remet sa jauge d’huile en place !
2010_11_19_18_27_20_19112010429 2010_11_19_18_28_27_19112010430
afin de pas y insérer par mégarde des salissures ou autre … et puis pour aussi montrer que vous travailler dans un environnement propre et bien ranger ! C’est comme cela que vous travaillez d’habitude non ?

Puis on déboite le flexible d’aération du couvre culasse à l’aide de la pince multi en sortant le collier qui la maintient
2010_11_19_18_34_59_19112010432

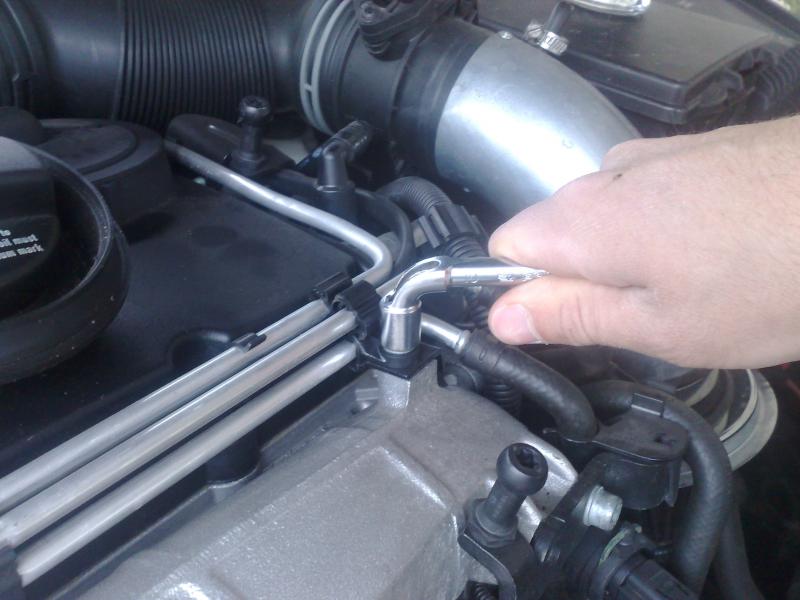

On se muni de sa clef à pipe de 10 et on enlève ce boulon là …………………………​…………………………​…………………………​……………………. et celui-çi afin de libérer les durites de gazoil ainsi que leur support
2010_11_19_18_39_22_191120104332010_11_19_18_40_01_19112010434

Pour enlever la grosse durite d’air au niveau de son coude en accordéon on sort ce collier à l’aide de la pince multi ………….. Puis on débranche le débitmètre à l’aide du tournevis plat .
2010_11_19_18_43_55_191120104462010_11_19_18_45_23_19112010447

Nota : comme vous pouvez le remarquer j’ai une admission directe “home-made” , ce qui signifie que je me passe de l’étape démontage de la boite à air ainsi que de ces flexibles . Bien entendu si vous en êtes équipé , il suffit de démonter tous cela afin de se dégager la surface de travail . C’est assez simple , je ne pense pas que vous rencontriez de difficulté particulière …[/color]

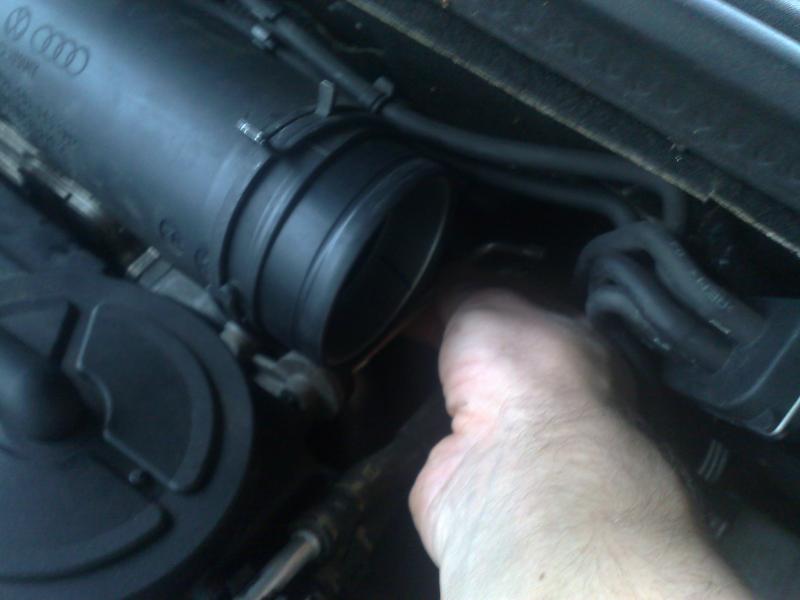

On enlève le 2eme collier et voilà que le tuyau s’offre à nous  :P …………………………​…………………………​…………………………​……………………. Il faut enlever cette vis caché afin de libérer la durite d’air rigide
2010_11_19_18_50_27_191120104482010_11_19_18_51_02_19112010453
Nota : il est normalement recommandé de la sortir entièrement cette durite d’air car il y a le coude ou se branche normalement le tuyau permettant la ventilation du moteur qui va vous gener , mais avec un peu de patience et de logique on arrive à sortir le couvre-culasse sans la démonter … Si vous n’arrivez pas à sortir le couvre-culasse , alors démonter cette durite et vous verrez que cela facilitera grandement votre travail .

Pour sortir le cache supérieur de la courroie de distribution on dégrafe içi …………………………​…………………………​…………………………​……………………. et içi (c’est un peu caché) juste en dessous des durites alu
2010_11_19_18_58_38_191120104352010_11_19_19_00_19_19112010436
Et il y en a une qui se situe derrière (coté tablier/essuie-glace) mais n’ayant pas la place ni la visibilité pour pratiquer la photo … il faut y aller avec les doigts à “taton”

ça y est le voilà ! Et puis tant que vous y êtes , jeter un œil sur votre courroie , galets tendeur etc , fuite visible ou non etc
2010_11_19_19_07_24_19112010437

Tous ce travail afin de se faciliter l’accès et surtout pouvoir permettre au couvre-culasse de pouvoir sortir !

Maintenant attaquons l’ordre de démontage de chaque vis , je tiens à préciser qu’il y a aucune chance d’en faire tomber une seule dans le compartiment moteur car elles ne peuvent pas sortir , elles sont solidaires du couvre-culasse ! Ce qui est un bon point … par contre si vous faite tomber votre clef : vous êtes bon pour démonter votre cache inférieur de soubassement afin de la récupérer !!!  :)  Alors essayer d’éviter cette perte de temps inutile  :wink:

TOUT D’ABORD ON NETTOIE le couvre-culasse : on enlève le maximum de saleté et/ou poussières afin d’éviter les chutes non-désiré de saleté dans le bloc moteur à nu …

Étape 1 : …………………………​…………………………​…………………………​…………………………​…………………………​…………………………​…………….. Etape 2 :

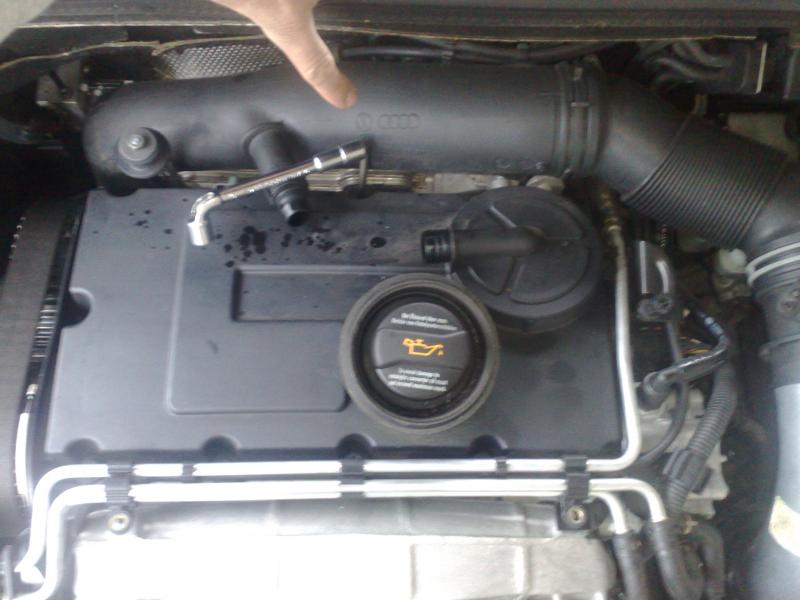

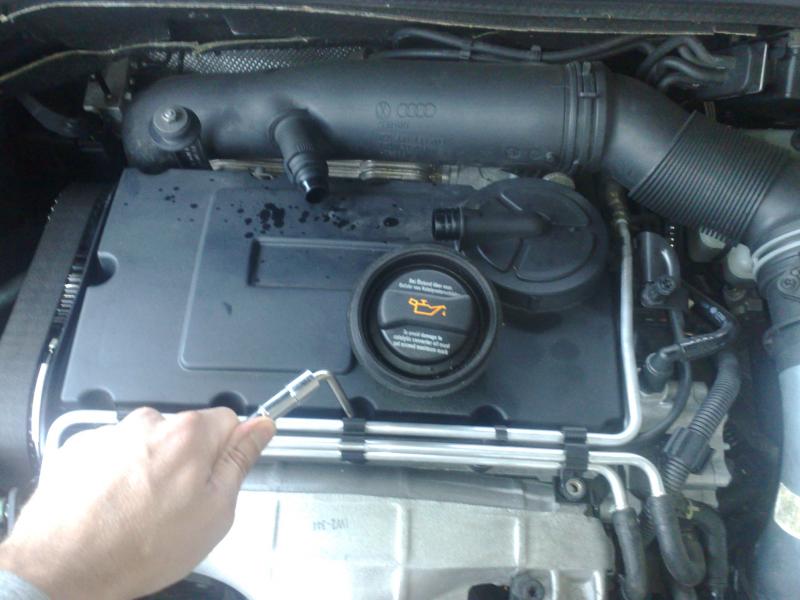

2010_11_19_19_08_46_191120104382010_11_19_19_09_43_19112010439

Étape 3 : …………………………​…………………………​…………………………​…………………………​…………………………​…………………………​…………….. Étape 4 :
2010_11_19_19_10_22_191120104402010_11_19_19_11_06_19112010441

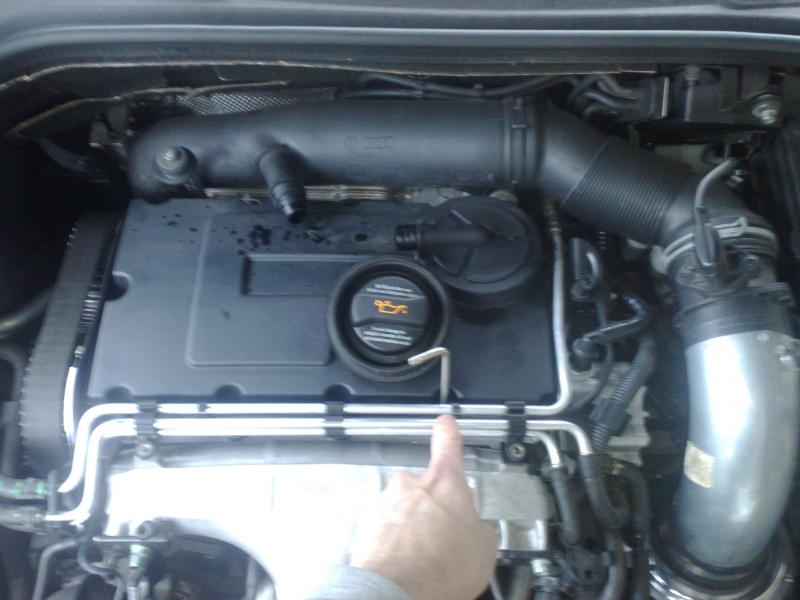

Étape 5 : …………………………​…………………………​…………………………​…………………………​…………………………​…………………………​…………….. Étape 6 :

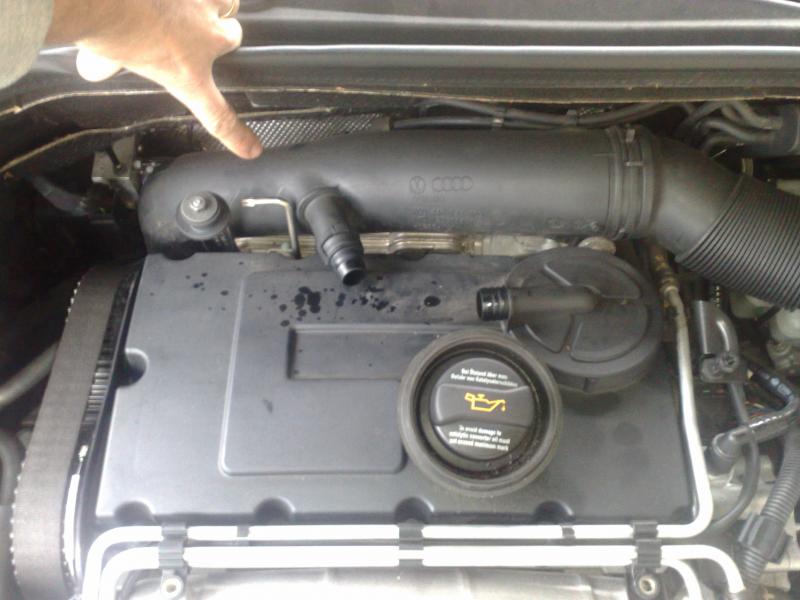

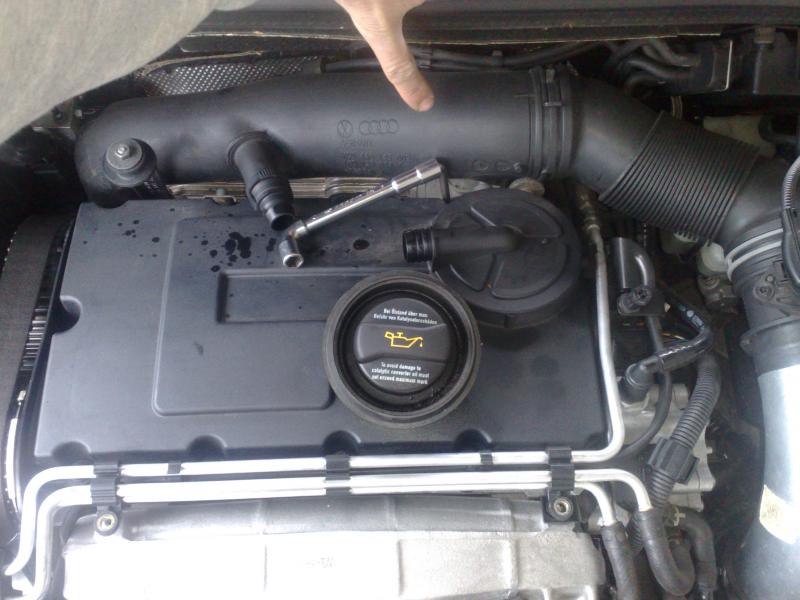

2010_11_19_19_11_59_191120104422010_11_19_19_12_43_19112010443

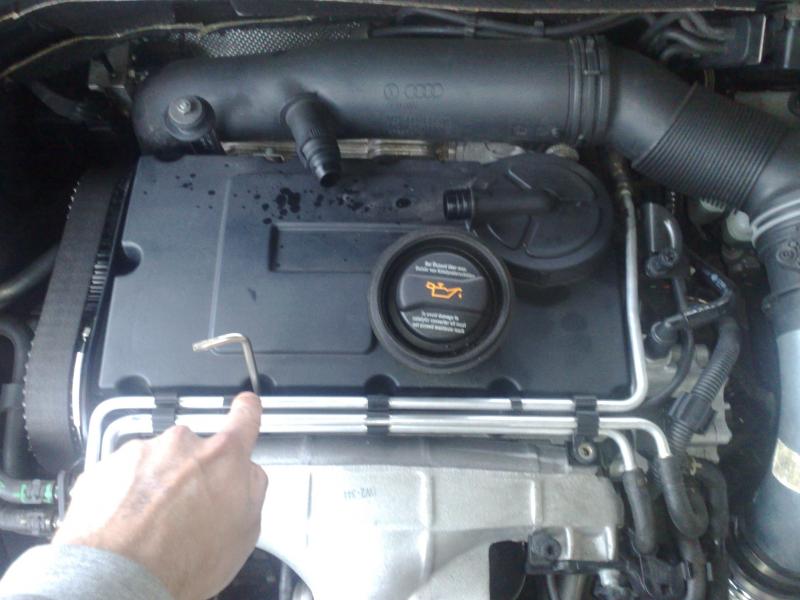

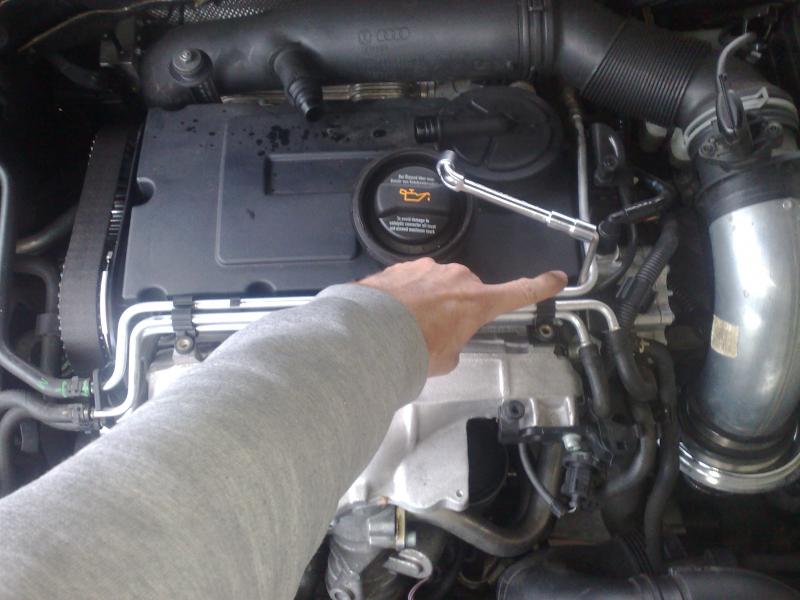

Étape 7 :………………………..​…………………………​…………………………​…………………………​…………………………​…………………………​………………… Étape 8 :

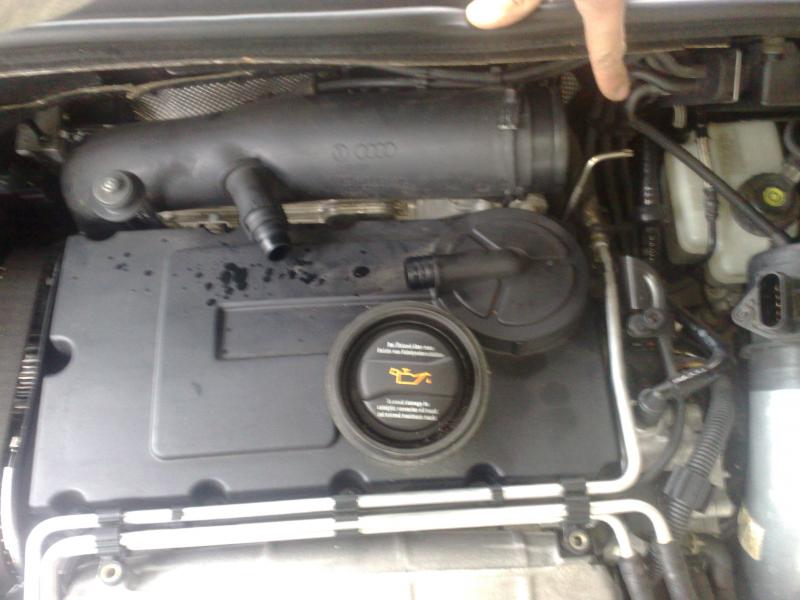

[/b]2010_11_19_19_13_25_191120104442010_11_19_19_17_59_19112010449

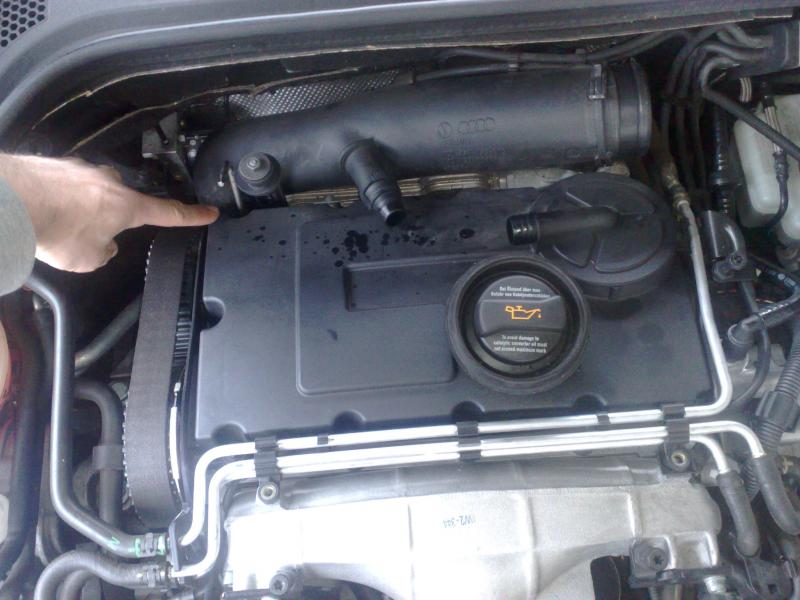

Étape 9 : …………………………​…………………………​…………………………​…………………………​…………………………​…………………………​…………… Étape 10 :
2010_11_19_19_20_23_191120104502010_11_19_19_19_44_19112010451

Étape 11 :

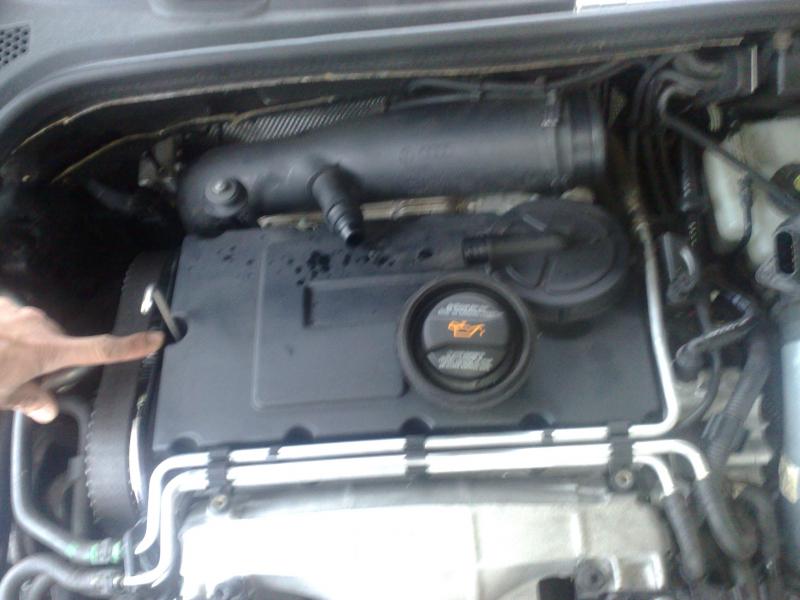

2010_11_19_19_21_08_19112010452

Maintenant il est à vous , il ne reste plus qu’a le sortir ! Si vous rencontrez des difficulté particulières pour le sortir , voir mes explications plus haut concernant la grosse durite rigide . Si il y a toujours une résistance mais cette fois-çi au niveau du coté droit , c’est le support en métal sous les durites en alu qui vous gêne . Il est fixé par 2 boulons , n’hésitez pas non plus à les défaire si vous n’arrivez toujours pas à sortir le couvre-culasse … Après fait cela vous etes sur à 100% et avec une grande facilité que vous allez le pouvoir le sortir  :)
2010_11_19_19_30_57_19112010467
Tant que vous y êtes , vous essuyer l’huile sur le bord ou se situe le joint et vous contrôlez si le joint est en bonne état : si c’est pas le cas , il faut aller en chercher un chez VV !
